HỆ THỐNG BÁO CHỖ TRỐNG VÀ VỊ TRÍ ĐỖ XE TẦNG HẦM

I.GIỚI THIỆU TỔNG QUAN VỀ HỆ THỐNG BÁO CHỖ TRỐNG VÀ VỊ TRÍ ĐỖ XE

Giải pháp báo trống bãi đỗ xe thông minh, còn được gọi là hệ thống báo chỗ trống và vị trí đỗ xe tầng hầm, hệ thống cảm biến báo chỗ trống, hệ thống hướng dẫn đỗ xe, hệ thống báo chỗ trống tầng hầm. Giải pháp này đã được sử dụng từ rất lâu ở các bãi đỗ xe tòa nhà, chung cư, cao ốc, trung tâm thương mại trên thế giới và được sử dụng tại Việt Nam trong những năm gần đây. Đây là hệ thống hoàn toàn tự động, sử dụng công nghệ cảm biến tại vị trí đỗ xe, từ đó đưa ra thông báo chính xác tại thời điểm về số chỗ trống và vị trí trống trong từng khu vực từng hầm cụ thể. Từ đó hướng dẫn chủ phương tiện có thể dễ dàng tìm được vị trí đậu xe một cách nhanh nhất và chính xác nhất. Bên cạnh đó nhờ thông tin tức thời, nên người quản lí có thể quan sát, nắm bắt được tình hình bãi đỗ xe tức thời; các vị trí còn trống và lượng phương tiện vào/ra. Nhờ đó chủ bãi giữ xe có thể sử dụng nguồn tài nguyên hiệu quả nhất.

II.MÔ HÌNH HỆ THỐNG

III. LỢI ÍCH CỦA HỆ THỐNG BÁO CHỖ TRỐNG VÀ VỊ TRÍ ĐỖ XE TẦNG HẦM CHO Ô TÔ

Chủ phương tiện

Thông tin về chỗ đậu bãi giữ xe được cập nhật từng giây, nên biết được bãi giữ xe còn chỗ đậu xe hay không? Để có quyết định đi vào bãi giữ xe hay tìm bãi đỗ xe khác gần nhất.
Nhờ bảng đèn LED hướng dẫn cụ thể, trực quan và dễ hiểu; nên dù là lần đầu đến bãi đậu xe, chủ phương tiện cũng dễ dàng biết sẽ cần đi đến tầng nào và khu vực nào còn chỗ trống
Giảm bớt thời gian tìm kiếm vị trí đỗ xe phù hợp, nhanh chóng tìm được bến đỗ xe phù hợp
Tiết kiệm thời gian và nhiên liệu, hao mòn xe; tránh xung đột khi có va chạm khi tiến lùi xe vào chỗ đỗ, nhất là giờ cao điểm.
Thoải mái tiện nghi và sang trọng

Đối với chủ bãi xe

Giảm chi phí điều hành và tối ưu hóa nhân lực điều tiết luồng xe.
Giảm thiểu khách hàng khiếu nại do nhân viên điều tiết nhầm lẫn; hay nhân viên quan sát tổng không cập nhật thông tin tức thời; hoặc tốn nhiều thời gian chạy vòng vòng trong bãi để tìm chỗ đậu,…
Giải pháp hoạt động 24/7, không cần sự can thiệp, điều tiết nhiều của con người.
Thiết bị chất lượng cao; hệ thống hoạt động bền bỉ, liên tục, lâu dài.
Thu hút khách hàng không chỉ đến từ tòa nhà của bãi giữ xe, mà còn khách hàng đến các địa điểm gần đó, nhờ vậy tăng doanh thu, nhanh lấy lại vốn đầu tư
Hạn chế việc đền bù vì nguy cơ thiệt hại cho xe.
Xuất báo cáo khi cần thiết, hiểu được thói quen của chủ phương tiện về “sở thích” vị trí và thời gian đậu xe, nhờ đó đặt vị trí quảng cáo phù hợp, giúp tăng thu nhập
Điều hướng xe đến khu vực đậu xe mong muốn trong giờ thấp điểm để tiết kiệm chi phí điện, quản lí; và thuận lợi cho công tác bảo trì, bảo dưỡng và sửa chửa các thiết bị trong bãi giữ xe nếu cần.
Dễ dàng quản lí và điều khiển tự động; cập nhật thông tin chỗ trống, chỗ đầy tức thì, chính xác 100% của toàn bộ bãi giữ xe 4 bánh; mang lại báo cáo tức thời cho người quản lí bãi giữ xe; quay vòng nhanh hơn các không gian có sẵn, tận dụng tối đa diện tích hiện có; giúp tăng doanh thu.
Hệ thống bảo mật tuyệt đối, chống thất thoát dữ liệu

IV.CÁCH THỨC HOẠT ĐÔNG CỦA HỆ THỐNG DẪN HƯỚNG BÃI ĐỖ

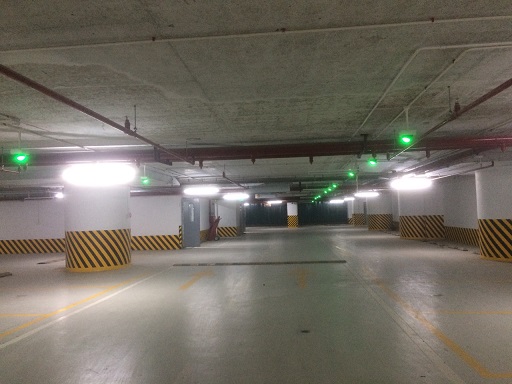

Tại mỗi vị trí đỗ xe hơi, sẽ được lắp dặt cảm biến siêu âm để phát hiện xe. Cảm biến siêu âm sẽ truyền dữ liệu đến đèn led hiển thị được lắp ngay vị trí đó, đèn led báo đỏ khi có xe đậu, báo xanh khi có bị trí trống. Đồng thời cảm biến siêu âm cũng báo cáo dữ liệu cho bộ điều khiển khu vực
Có hai tùy chọn về thuật toán báo chỗ trống. Một là chỗ trống sẽ bị trừ khi xe hơi vào khu vực đỡ xe. Hai là chỗ trống chỉ được trừ khi xe hơi vào vị trí đỗ.

V.CÁC THIẾT BỊ TRONG HỆ THỐNG BÁO CHỖ TRỐNG VÀ VỊ TRÍ ĐỖ XE TẦNG HẦM

Cảm biến siêu âm và đèn led hiển thị báo chỗ trống

Cảm biến KEY-TS07 là cảm biến sử dụng sóng siêu âm để phát hiện ôtô có trong khu vực cảm biến hay không, điều khiển màu xanh hoặc đỏ của đèn led chỉ thị, đồng thời truyền tín hiệu điều khiển về bộ điều khiển khu vực ZCU. Cảm biến siêu âm được lắp ở phía trên và ở giữa điểm đỗ xe. Đèn trạng thái là đèn led cho phép chuyển đổi màu sắc xanh hoặc đỏ báo hiệu trong vị trí đỗ xe có xe hay không. Nếu trong điểm đỗ xe không có xe thì đèn hiển thị màu xanh và ngược lại sẽ hiện thỉ màu đỏ. Tín hiệu điều khiển được đưa ra từ cảm biến siêu âm lắp phía trên điểm đỗ xe. Đèn led báo hiệu được lắp ở phía trước của điểm đỗ xe.

Thông số:

Điện áp hoạt động: 24Vdc

Dòng điện tối đa: 10 mA

Chuẩn truyền thông: RS485

Tốc độ truyền thông: 4800 bps

Khoảng cách truyền thông tối đa 1000m

Khoảng cách phát hiện: 0,5m – 3,5m

Kích thước: 10cm x 10cm x 2,5cm

Một số loại cảm biến siêu âm báo vị trí đỗ xe

Bộ điều khiển trung tâm

Bộ điều khiển Key-C02.1 là trung tâm điều khiển toàn bộ hệ thống dẫn đường cho ôtô. Bộ điều khiển trung tâm sẽ thu thập dữ liệu của các cảm biến siêu âm thông qua các bộ điều khiển vùng ZCU từ đó đưa ra tín hiệu chỉ dẫn và số chỗ trống còn lại tại các bảng led đặt trong hầm. Bộ điều khiển trung tâm còn có chức năng hiển thị bản đồ cho phép quan sát tổng quan vị trí trống của toàn bộ bãi đỗ xe.

Thông số:

Điện áp hoạt động: 12Vdc

Dòng điện tối đa: 1000 mA

Kích thước: 25cmx35cmx12cm

Chuẩn truyền thông: RS485

Tốc độ truyền thông 9600 bps

Khoảng cách truyền thông tối đa: 1000 m – Đầu ra VGA.

Kết nối mạng LAN: cho phép máy tính truy cập được thông qua mạng LAN

Quản lý tối đa 60 thiết bị bao gồm ZCU và bảng led.

Bộ điều khiển từng khu vực

Bộ điều khiển Key-H08 là bộ điều khiển cấp nguồn và quản lý các cảm biến siêu âm, mỗi bộ điều khiển cho phép nối tới tối đa 60 cảm biến. Key-H08 sẽ thu thập dữ liệu từ các cảm biến siêu âm rồi chuyển tín hiệu truyền thông tới bộ điều khiển trung tâm.

Thông số:

Điện áp hoạt động: 24Vdc

Dòng điện tối đa: 200 mA

Kích thước: 25cmx35cmx12cm

Cổng truyền thông 1: kết nối tới bộ điều khiển trung tâm và bảng led

Chuẩn truyền thông RS485

Tốc độ truyền thông 9600 bps

Khoảng cách truyền thông tối đa: 1000 m

Cổng truyền thông 2: kết nối tới các cảm biến siêu âm

Chuẩn truyền thông RS485

Tốc độ truyền thông 9600 bps

Số lượng cảm biến tối đa có thể kết nối: 60 cảm biến

Led trong nhà

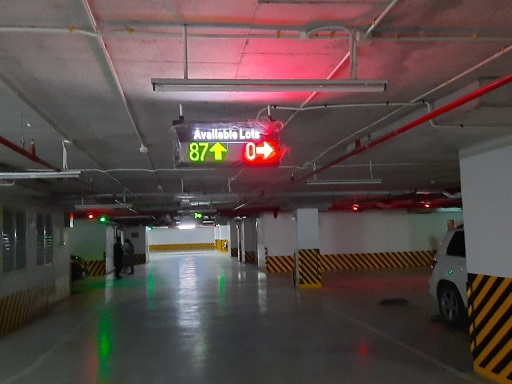

Bảng led trong nhà Key-S03.3 là đèn led hiển thị số chỗ trống và hướng mũi tên chiều đi cho lái xe trong một khu vực của hầm. Bảng led thường được đặt ở cửa hầm hoặc lối rẽ ngã ba để chỉ hướng đi.

Thông số:

Điện áp hoạt động: 5Vdc

Dòng điện tối đa: 2A

Kích thước: 23cm x 43cm x 9cm

Chuẩn truyền thông RS485

Tốc độ truyền thông 9600 bps

Khoảng cách truyền thông tối đa: 1000 m

Có 02 loại màu có thể thiết lập trên phần mềm: Xanh, đỏ

Vị trí mũi tên và hướng mũi tên được điều khiển trên phần mềm.

Một số hình ảnh bảng LED báo vùng tầng hầm

Led ngoài trời

Bảng led trong nhà là đèn led hiển thị số chỗ trống của từng khu vực hầm trong tòa nhà hoặc các hầm của các tòa nhà . Bảng led ngoài trời thường được đặt ở trước cổng của tòa nhà

Thông số:

Điện áp hoạt động: 5Vdc

Công suất tối đa: 200w

Kích thước: Thiết kế theo yêu cầu

Chuẩn truyền thông RS485

Tốc độ truyền thông 9600 bps

Khoảng cách truyền thông tối đa: 1000 m

Chất liệu: theo yêu cầu.
